Из газеты Optron #5, Львов, 06.12.97
+====----
|
| "Львовский вариант": 512K! |
|
----====+
(C) Хакер Рашпиль
Еще раз, здравствуйте!
Сегодня я хочу рассказать всем вла-
дельцам "Львовского варианта" как расши-
рить память вашего компа до 512К.
Буквально два слова о доработке. Данная
доработка увеличивает объем памяти компью-
тера со 128(48) килобайт до 512. Выбор до-
полнительных страниц осуществляется либо с
помощью 6,7 битов порта #7FFD (стандарт
Pentagon'а), либо с помощью битов 0,1 пор-
тов #FDFD и #DFFD (ATM и Profi, только не
помню, какой порт чей:(). Выбор режима ра-
боты выбирается рубильником. Вся доработка
может быть отключена еще одним рубильни-
ком.
Теперь, когда я ввел вас в курс дела,
можем приступать к переделке. Для воплоще-
ния доработки "в металле" необнодим па-
яльник, кусачки, пинцет, пять метров про-
водов, а также схема компа и платы расши-
рения.
Перво-наперво прийдется достать где-ни-
будь 16 микросхем типа 41256 (отечествен-
ные 565РУ7 не подойдут - у них немного
иная организация). Подскажу, где их можно
найти: такие микрухи стоят в 286-х ПЦ.
Найденные микрухи необходимо проверить:
вынимаем одну из РУ5-х (следует вынимать
рушки экранной памяти), а на ее место ста-
вим исследуемую микросхему и кидаем ее
первую ножку на землю. Включаем комп. Если
на экране появятся вертикальные полосы,
или наоборот, нехватает точек, то эта мик-
руха нам не подойдет - прийдется еще поис-
кать. Если комп пашет как и раньше, то все
в порядке и можно переходить к следующему
этапу.
Чуть не забыл, если у вас 48-й комп, то
следует его переделать в 128-й, а потом
уже в 512-й.
Итак, микрухи у нас есть, идем дальше.
Теперь необходимо заменить все РУ5 на наши
41256 - РУ5-е лучше повыкусывать без сожа-
ления, а под 256-е поставить панельки. За-
менив микросхемы временно кидаем их первые
ноги на землю. Компьютер все еще должен

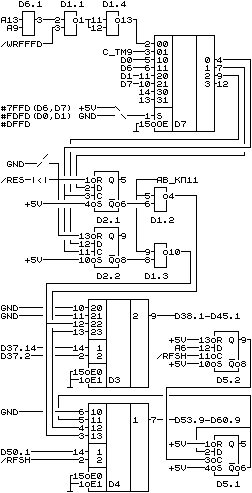

"пахать" в 128-м режиме. Теперь по прила-
гаемой схеме собираем всю доработку.
D1 - ЛЕ1
D2, D5 - ТМ2
D3, D4 - КП12
D6 - ЛИ1
D7 - КП11
Объяснять что, как и почему не буду -
"чайник" за такую доработку не возьмется,
а все остальные все уже и так поняли.
Сигналы AB_КП11 и C_ТМ9 берутся с платы
расширения, соответственно с 1-й ножки
КП11 и 9-й ТМ9. Сигнал /WRFFFD берется
также с платы расширения, формируется он
на ИД7 и равен 0 при A14=1, A15=1, A1=0,
/WR=0, /IORQ=0, /M1=1. Кроме всего вышена-
рисованного, необходимо поменять местами
сигналы идущие на D34.4 и D37.13, D34.6 и
D37.11. Сигнал с D50.9 отрезать и подать
на 1-e ножки D54-D60.
Правильно собранная схема не требует,
практически, никакой настройки, поэтому,
если что-то не заработало, то ищите "соп-
ли", обрывы и ошибки в монтаже. Ну, а если
все заработало, то память можно тестануть
программой Ram Doctor Сергея Тятина (в ре-
жиме Pentagon).
В заключении хочу отметить, что не я
первый, и, надеюсь, не последний, кто по-
пытался расширить память "Львовского вари-
анта". Было бы неплохо, если бы откликну-
лись авторы иных вариантов расширения -
возможно, их подход окажется в чем-нибудь
лучше моего. Все ценные решения при жела-
нии их авторов будут опубликованы в
"Оптроне"! Кроме того, есть еще масса все-
возможных доработок "Львовского варианта",
которые не дошли до широкого круга синкле-
ристов. Ау! Железячники! Поделитесь с на-
родом плодами своих трудов!
Если вдруг возникнут вопросы и/или проб-
лемы с расширением, то можете позвонить
мне, чем смогу - помогу. Телефон во Льво-
ве: (0322) 67-60-45.
На сегодня у меня все. До встречи в ян-
варе!
С уважением,
Хакер Рашпиль,
Климус Владимир
