Последовательный порт для Spectruma!!!
Описание доработки, которая позволит подключить к Вашему ком-
пьютеру любое внешнее устройство, рассчитанное на последова-
тельный порт. Например - мышь, модем или принтер. Готовую плату
порта или программное обеспечение вы можете заказать у меня,
позвонив по телефону, приведенному в конце статьи или написав по

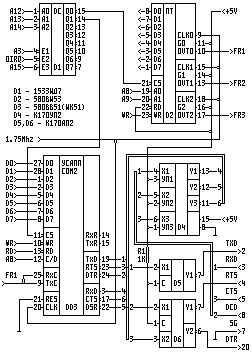

адресам, указанным там же. Итак, принципиальная схема:
выв.4 D5 и D6 соединить с GND
Выв.5 D5 и D6 соединить с -12В
Выв.8 D5 и D6 соединить с +12В
Адреса портов контроллера:
#80F7, #81F7, #82F7, #83F7 - порты таймера
#90F7, #91F7 - порты интерфейса COM1
При работе с портом вначале необходимо запрограммировать тай-
мер на режим деления частоты (режим 3). При этом необходимо сле-
дить, чтобы результирующая частота не выходила за пределы допус-
тимых значений (максимальная частота на входах RxC/TxC УСАПП по
паспорту составляет 615 KHz).
Тип примененного разъема - DB-25P (стандартный разъем внешне-
го модема). Для тех, кто не знает, DB-25P означает разъем типа
"вилка" или "папа".
Для подключения COM2 необходимо использовать 3 микросхемы
(ВВ51, УП2, АП2). На входы 9 и 25 УСАПП необходимо подать вмес-
то сигнала FR1 сигнал FR2 с таймера, а на вход 11 сигнал с 13
вывода ИД7. Для сигнала TxD необходимо использовать свободную
половинку D5.
За дополнительной информацией обращайтесь непосредственно ко
мне.
+--------------------------------------------------------------+
