128 цветов на Spectrum'е
Здравствуйте, уважаемые читатели.
Недавно я просматривал электронные из-
дания и в MIRACLE #03 наткнулся на интере-
сную схему (я ее видел давно, но не обра-
тил особого внимания), как расширить гра-
фические возможности нашего любимого ком-
пера. А точнее 128 цветов вместо 16 за
счет использования малоинтересного бита
FLASH. Но там была схема для PENTATAGON'а,
а у меня SCORPION, поэтому я сразу разра-
ботал схему для SCORPION ZS 256/1024 TURBO+,
т.е. для "зеленой" платы, да еще и с
отключателем даного девайса, чего в той
схеме не было.
Идея использования бита FLASH для уве-
личения цветовой гаммы уже давно будоражи-
ла нетрезвые умы железячников (не в обиду
ребята:-)). Одни ее поддерживают, другие
категорически отвергают, мол, нахрена все
это надо? Может последние и правы, но ведь
как здорово увидеть настоящие коричневый
или оранжевый статические цвета, а не пя-
лить свои зенки в моргающую с частотой
25HZ картинку. Правда 128 цветов INK будут
только на черном PAPER, но это тоже RULEZ.
Итак, допустим, вы решились отвернуть
голову еще новому SCORPION'у, что для это-
го нужно:
Наименование: Возможная замена:
бензопила "Дружба" острый нож, скальпель
отбойный молоток кусачки
большие пассатижи маленький пинцет
паяльник 300Вт паяльник 25-40Вт
тугоплавкая сталь припой
паяльный жир, масло
или сметана канифоль
пузырь водки бутыль лимонада
корка хлеба булочка с изюмом
соленый огурец - замены нет
А также: микросхемы 1533КП11А - 1шт,
1533КП12 - 3шт. Возможна замена КП12 на
КП2, а КП11А на КП16, менять серию 1533 на
555 можно, но не рекомендую. Микротумблер
на два положения - 1шт. Резистор (на схеме
R1) на 0.2-0.5КОм - 1шт. Светодиод АЛ307 -
- 1шт. или любой подходящий.
Но перед тем,как припаивать приведенную
ниже схему, плату придется немного поко-
цать, к сожалению, это необходимо.
------------------------------------------
Итак, зверски отрежьте дорожки, которые
подходят к:
1-ой ноге DD33 - (сигнал MD0)
2-ой ноге DD33 - (сигнал MD1)
1-ой ноге DD34 - (сигнал MD3)
2-ой ноге DD34 - (сигнал MD2)
5-ой ноге DD34 - (сигнал MD5)
6-ой ноге DD34 - (сигнал MD4)
Или вытащите ноги из дорожек (если вы это
сможете:-))
А также аккуратно выньте 2-ую ногу DD11
из дорожки, не нарушая саму дорожку!!! К
этой ноге подходили два диода и резистор
(см. по схеме SCORPION'a).
Да, я вижу, вы уже разогнались ноги-то
отрывать,так что пора это прекращать!Боль-
ше ничего, ни у чего и ни от чего отрывать
не надо, панимааааииишшь!
------------------------------------------
Все, теперь плата у вас окончательно
испорчена вашими дрожащими руками,но вы не
бойтесь, eще не все потеряно,платы SCORPI-
ON ZS 256 TURBO+ еще выпускаются фирмой, и
вы сможете, если поторопитесь,заказать се-
бе новую:-) Далее выпейте немного водочки,
закусите,посмотрите еще раз на изуродован-
ную вами плату, при этом подумав, какой же
вы садист, припаивайте схему ниже.

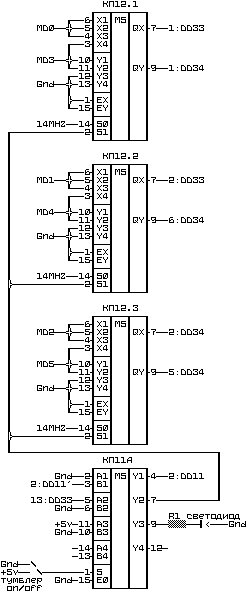

Вот схема:
Пояснения к этой длинной схеме:
Т.к. многие ноги с одинаковыми номерами
соединяются вместе, то лучше напаять мик-
росхемы КП12 в три этажа, можете четвертым
этажом напаять и КП11А - будет круто! Жаль
что это мало кто увидит:-(
Светодиод показывает какой режим вклю-
чен в данный момент,если вам это не нужно,
то резистор и светодиод можете не припаи-
вать, а ноги 11 и 10 КП11А никуда не пода-
вать.
К 3-ей ноге КП11А подходит сигнал с до-
рожки, к которой была припаяна 2-ая нога
DD11,поэтому DD11 показана со штрихом. Со-
ответственно,4-ую ногу КП11А нужно цеплять
непосредственно ко 2-ой ноге DD11.
Сигналы MD0-MD5 идут с 14-ых ног микро-
схем РУ7 (DD21-28), они же и подходили к
соответствующим ногам DD33 и DD34 перед
тем, как вы их злостно ампутировали.
К 5-ой ноге КП11А (по схеме) подводится
13-ая нога DD33, на схеме Скорпа отмечен
как сигнал INV. Другими словами,это тот же
MD7, т.е. 7-ой бит FLASH,пропущенный через
мультиплексор.
Сигнал 14MHZ удобнее всего подвести от
3-ей ноги DD2,но можете и от любой другой,
где он есть (см. по схеме Скорпа).
Вместо тумблера можно подвести к 1-ой
ноге КП11А управляющий бит от какого-ни-
будь самопального порта,чтобы щелкать гра-
фическими режимами программно, а не при
помощи трясущейся руки после вчерашней гу-
лянки. Но я не решился придумывать какой-
-то новый порт, их и так в последнее время
расплодилось, как ежиков в лесу.
Не забудьте про питание микросхем: ко
всем 8-ым ногам подвести Gnd, a ко всем
16-ым +5v.
Да, и вот еще. Оставшуюся четвертинку
мультиплексора КП11А (ноги 12,13,14) можно
заюзать следующим образом, не пропадать же
ей зря. Ноги 13 и 14 собрать в кучу и по-
дать на 15 ногу DD46,а на 12-ою ногу КП11А
навесить светодиод через резистор (как по
схеме чуть выше),и тогда у вас будет инди-
катор текущего экрана (5-ый или 7-ой). Ес-
ли светодиод горит, значит в данный момент
показывает 7-ой экран.
Ну, и на последок хочется вас обрадо-
вать, что никаких программ и картинок под
этот девайс нет, поэтому где применить сие
чудо я не знаю:-( Хотя нет! Одна картинка
есть:-) Она в MIRACLE 3. Будущее у данной
доработки очень туманно, если не сказать
большего, и расчитана она на тех,кто очень
любит навешивать на свой комп,которого уже
и так не видно из-за кучи проводов, всякую
шнягу вроде этой:-)
Cardinal/PGC/BDA
------------------------------------------
