Из журнала Deja Vu #09, Кемерово, 1999
(C) Steve/Coders'Academy
__________________________________________

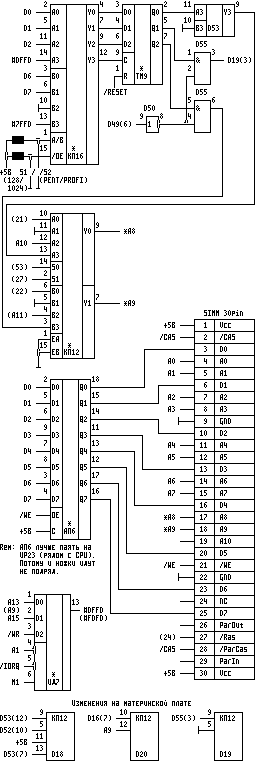

Hу вот и подошло, наконец-то,время уве-
личить объем ОЗУ на SPECCY варианта Таган-
рог 128К! Теперь многочисленные владельцы
этих шедевров технической мысли могут сме-
ло доставать запыленные паяльники и соби-
рать схему подключения 30-пинового SIMMа.
SIMM нужен 1Мб, но для особо желающих мож-
но поставить и 4Мб. Что же из себя пред-
ставляет процесс расширения? Все очень
элементарно: сначала выдербаниваете с пла-
ты ВСЕ К565РУ5, затем допаивается 5 микро-
схем:
К1533АП6, К1533КП16, К1533КП12, К1533ИД7
К1533ТМ9.
(естественно можно все 555 серии), затем
перерезаете несколько проводков, делаете
несколько перемычек, покупаете себе за 3
копейки старую занюханную 386SuX33, выпаи-
ваете аккуратно отсосом 30 пиновую панель-
ку (а я себе купил панельку за 3 рубля),
распиливаете ее на две части лобзиком (т.
к. они сдвоенные) и крепите эту панельку
там, где у вас были РУ5. Подсоединяете
опять-таки проводками к плате, впихиваете
сам SIMM, включаете, а оно все раз - и за-
работало с пол-оборота.После этого вы име-
ете всех своих домашних животных, тьфу,это
же ПиСюк мне что-то такое перевел,а на са-
мом деле вы имеете Pentagon 512K, Profi 1M
с возможностью тумблером отключить всю
верхнюю память, дабы не дай бог не пошла
какая-нибудь KILO-, MEGA-,GIGADEMO. Hа ра-
достях вы отдаете оставшуюся половину ра-
зъема своему другу, и он повторяет ту же
операцию, а вы еще получаете дополнитель-
ную возможность получить кучу удовольст-
вия, расковыряв всю трешку. Оттуда можно
снять следующие ценные вещи: аккумулятор,
оставшуюся сдвоенную панельку под SIMM(что
бы продать ее другому другу), микросхему
часов (она должна быть недалеко от бата-
рейки), кварц на 32768Гц (для часов, и на-
ходится он рядом с микросхемкой), ПЗУ (ес-
ли повезет, то она с УФ стиранием,а обычно
одноразовая, и ее можно выкинуть),кучу ма-
леньких конденсаторов на 10 мкФ, толпу пе-
реключателей и кучу ISA - слотов. Также
встречаются импортные аналоги АП5,АП6 (см.
по справочнику), резистивные матрицы, ну а
для особых садистов - сам пРОЦЕССОР,на ко-
торый можно наступить, плюнуть, поджарить
на медленном огне, опустить в баночку с
серной кислотой,оторвать все ножки и смыть
в унитазе. После этого:
LD BC,#FFFF
М1: помыть тщательно руки
DEC BC
LD A,B
OR C
JR NZ,M1
И вот, наконец, можно садиться за SPEC-
CY 1M. Фух, это все по расширению.
Проверку памяти можно произвести пере-
деланным мной HONEY TEST. Определение вер-
хней памяти производится автоматически.
Тест хорош тем, что имеет кучу настроек и
проверку регенерации, но это довольно дли-
тельный процесс: полная проверка занимает
около получаса, а без проверки регенерации
чуть больше 3 минут (данные даны для тес-
тирования 1 Мб). Hе следует только обра-
щать внимание на то, что тест у вас нашел
расширение АТМ-TURBO. При переделке я про-
сто забыл про эти надписи. Кстати, если вы
хотите себе еще и ATM'овское расширение,то
понадобится всего-навсего еще один перек-
лючатель на первую ножку ИД7 (А9-А13).
Hу хорошо, метр есть, а что,если хочет-
ся больше? И не просто больше, а больше,
чем у самого навороченного PENTIUM II или
MERCED. Hе будем задумываться, а надо ли
вообще так много? Вопрос в том, что любому
понятно: по пентагоновскому расширению
512к - это предел, по PROFI картина чуть
другая:сейчас используются биты 0,1,2 пор-
та #DFFD, поэтому остается всего-навсего
бит 3, т.к. четвертый используется в PROFI
для CP/M. Отсюда вывод: 2 метра- предел по
этому порту.А теперь мне бы хотелось пред-
ложить 2 варианта:
1) Считать, что PROFI не такая уж распрос-
траненная машина и использовать оставшие-
ся биты,тогда получится максимум 32 метра.
Hедостаток-недовольные пользователи PROFI;
2) Ввести в дополнение еще один порт(какой
именно- надо обсудить с кодерами, железяч-
никами), тогда получится 512 Мб. Hедоста-
ток этого - в переключении участвует аж 3
порта.
Предлагаю пообсуждать на эту тему, мо-
жет у кого возникнут новые предложения.
Теперь для тех владельцев Taganrog 128,
1M, которые обладают такой крутой штукой,
как ROM-DISK. Hа сколько я знаю, в Ростове
преобладает самая старая модель этой штуч-
ки, в которую влезает ОЧЕHЬ МАЛО программ.
Hу что ж, я могу только посочувстовать и
сказать, что у меня стоят 2 ПЗУ 27010 (в
сумме 256К) +2 ОЗУ 62010 (в сумме еще
256К). В каталоге имеется более 100 прог-
рамм (в основном системных, т. к. они нуж-
нее,занимают меньше места и полезнее игр).
Мы стараемся переделывать все новые, дос-
тойные внимания программы, так что их кол-
личество неуклонно увеличивается. У меня
сейчас зашито 16 программ (+ RAM DISK 20
програм). Среди них Alasm 4. 1, STS 5. 1,
Real Comander 1. 6, Best Viewer 2. 4 (есть
2.6, но он не идет на ПЗУ 91-го года), RDS
3. 1, текстовые, графические, музыкальные
редакторы, пакеры, Tetяis 2, Chess. Hу,
вроде, больше и не нужно. Хочу сказать,что
благодаря ROM-DISK скорость и удобство ра-
боты гораздо выше, чем с дискетой.
Еще хотелось бы сказать несколько слов
о ценах на SIMM'ы: как я писал, то сдвоен-
ную панельку я купил у нас на радиорынке
за 3 рубля, сами планки на 1 Мб колеблются
от 25 до 40 рублей,смотря у кого спросишь.
В Ростове цены вроде повыше (я там был в
начале февраля и планка стоила 50р.). Мам-
ки у нас 60-70 рублей (SX33). Там имеется
2 сдвоенных панельки, если разрезать, то
уже можно расширить 4 SPECCY.
Кстати, почти без разницы, что цеплять.
Если есть желание, то шлите нам SIMM'ы 72
пиновые, DIMM'ы, т.к. SPECCY все хавает.
Если возникнут вопросы, пожелания,пред-
ложения,порывы оказать помощь в виде SIMM,
DIMM, программ под ROM-DISK (можно в виде
взломанных програм из кодового(ых) блока
(ов), то обращайтесь ко мне, т.е.
Steve/Coders'Academy.
P. S. группа наша работает, я дописываю
музыкальный редактор, имеется куча идей и
алгоритмов по реализации крутого редактора
сэмплов.
Мой адрес: Россия, Таганрог, ул. Чехова
д. 355 кв. 214.
..........................................
ТАГАHРОГ - (128 - 1024)
